Apa itu Broaching dalam Pembuatan Die?

Broaching adalah proses penggilingan presisi yang digunakan dalam pembuatan cetakan baja.

Alur timbul kecil dibuat di sisi dalam aturan baja di mana pembengkokan diperlukan.

Hal ini mengurangi gangguan pada persimpangan aturan, mencegah hilangnya ketinggian setelah pembengkokan sudut tajam, dan memastikan pemasangan aturan yang akurat dan kinerja pemotongan yang stabil.

Mengapa Broaching Diperlukan untuk Pemotongan Aturan Baja?

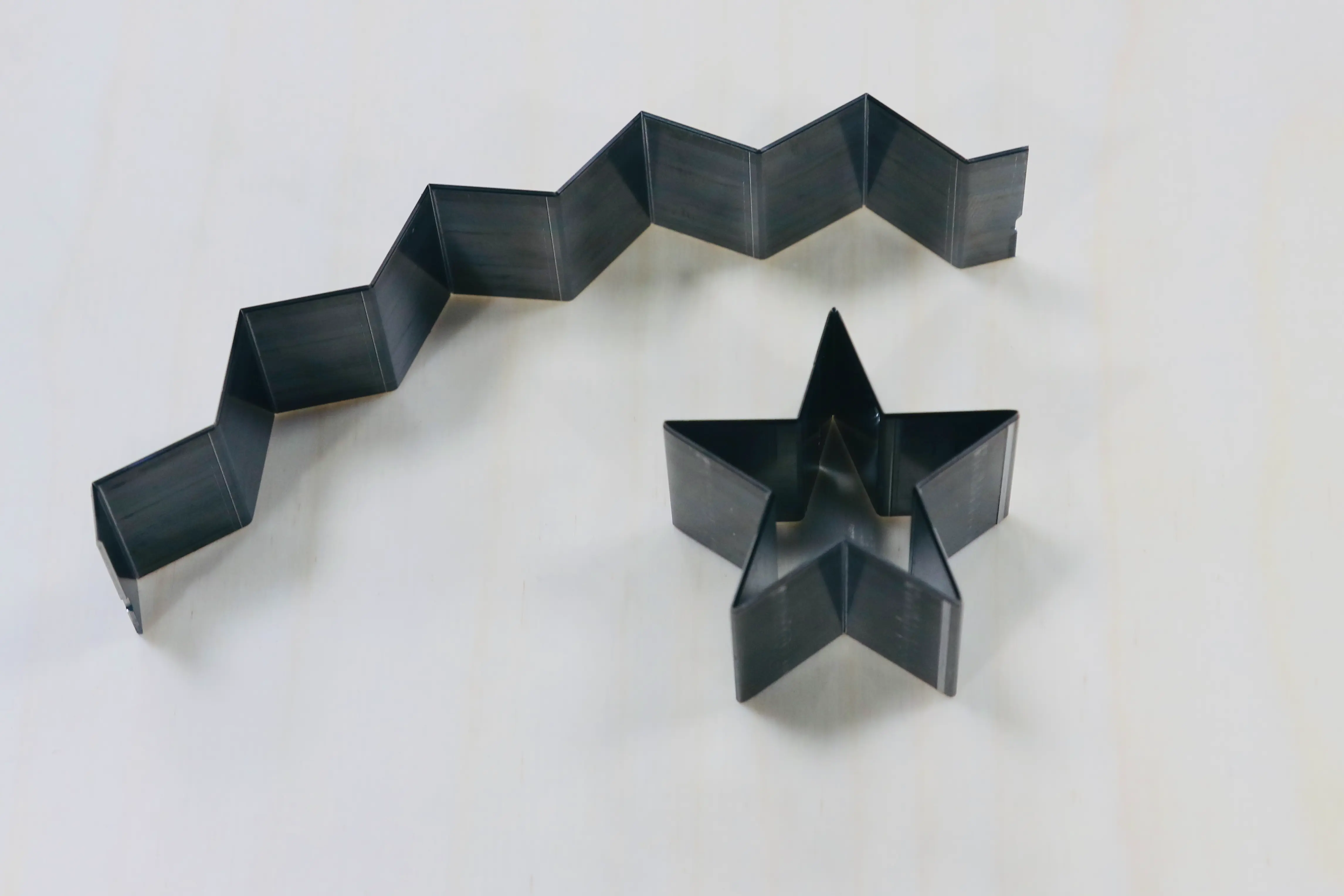

Misalnya, ketika memproduksi bentuk bintang lima titik, penggunaan penyambungan aturan (menggabungkan aturan baja terpisah) pada sudut tajam dapat mengurangi kekuatan keseluruhan struktur cetakan.

Area penyambungan dapat menjadi lebih lemah selama operasi pemotongan berulang kali, sehingga mempengaruhi ketahanan dan stabilitas cetakan.

Tanpa mengganggu, menggunakan aturan baja tunggal untuk membentuk sudut tajam juga dapat menimbulkan tantangan.

Selama pembengkokan, sisi dalam mistar tertekan, yang dapat menyebabkan sudut tajam menjadi membulat.

Akibatnya, cetakan akhir mungkin tidak mencapai kualitas pembentukan sudut tajam yang disyaratkan.

Dengan proses broaching, dibuat alur relief pada daerah lentur sebelum mistar baja terbentuk.

Hal ini memungkinkan aturan untuk ditekuk menjadi sudut tajam dengan tetap mempertahankan tinggi pemotongan asli dan kekuatan struktural.

Mengapa Broaching Penting untuk Pembuatan Die Presisi Tinggi?

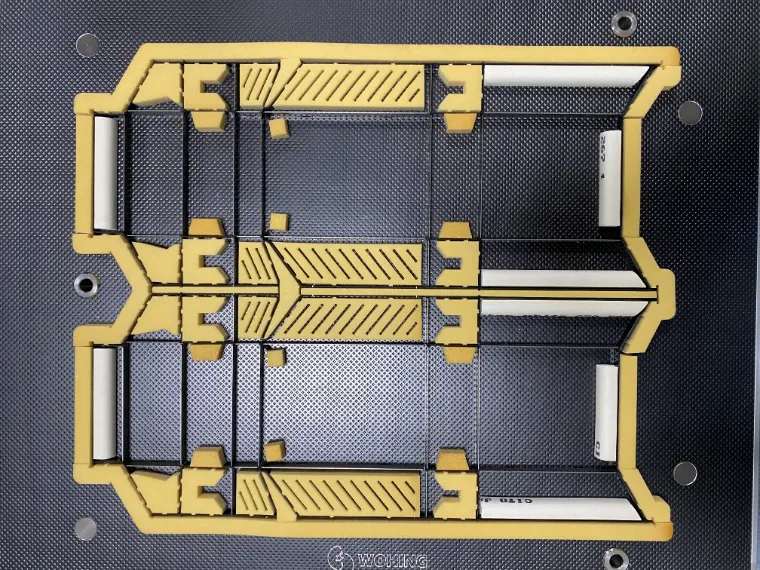

Karena permintaan akan kemasan premium terus meningkat, terutama di industri seperti kemasan rokok, kemasan farmasi, dan kotak karton kelas atas, produsen memerlukan ketelitian yang lebih tinggi untuk bentuk yang rumit dan tidak beraturan.

Oleh karena itu, teknologi broaching menjadi semakin penting dalam pembuatan cetakan baja modern.

Aplikasi Broaching Lainnya dalam Pembuatan Die Aturan Baja

Selain meningkatkan pembentukan sudut tajam, broaching juga digunakan untuk meningkatkan akurasi perpotongan aturan baja dan meningkatkan kinerja pemotongan.

Dengan meningkatnya permintaan akan kemasan berkualitas tinggi, terutama di industri seperti kemasan karton premium, kemasan farmasi, dan kotak berbentuk khusus, persyaratan akurasi pemotongan dan kesesuaian aturan menjadi semakin ketat.

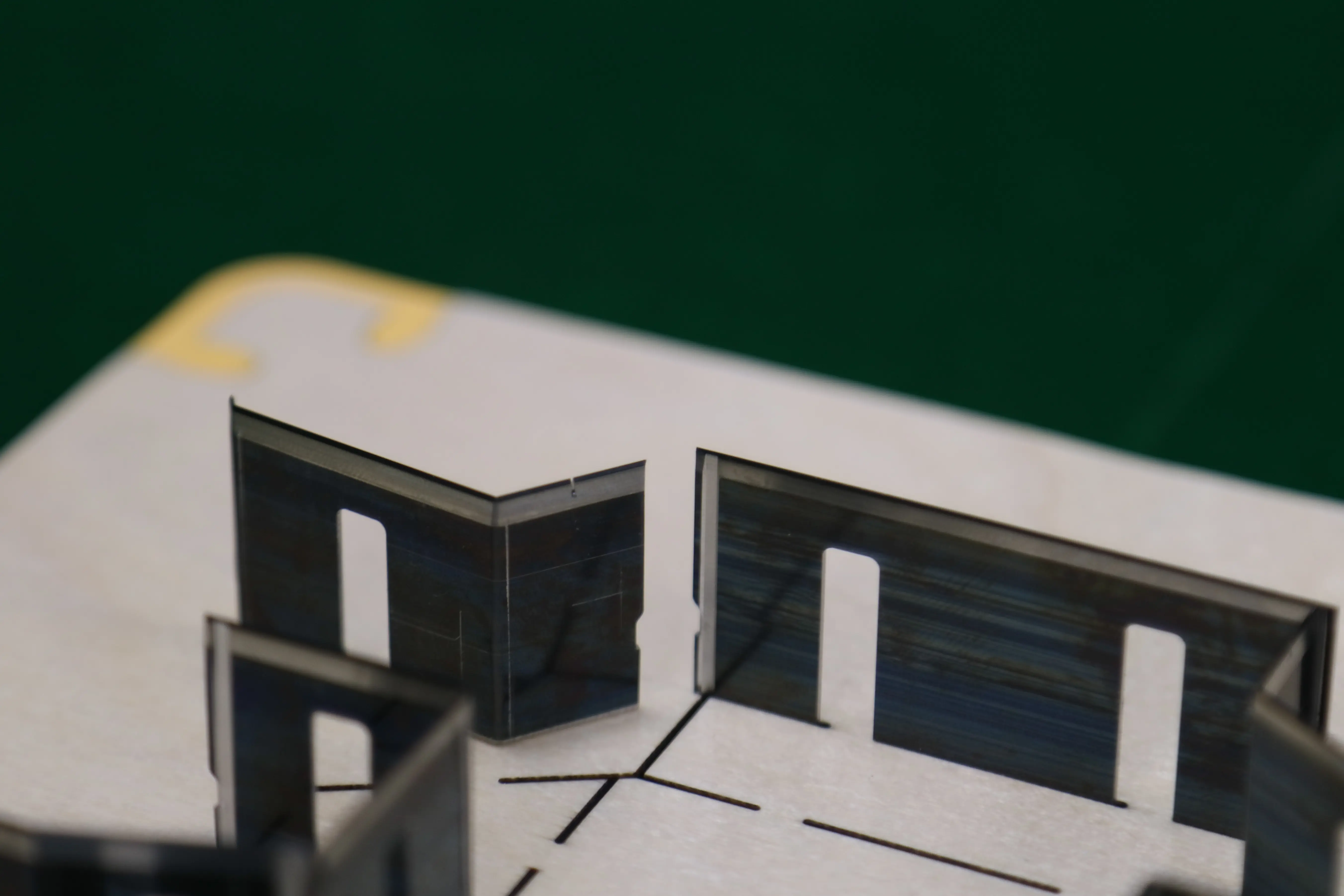

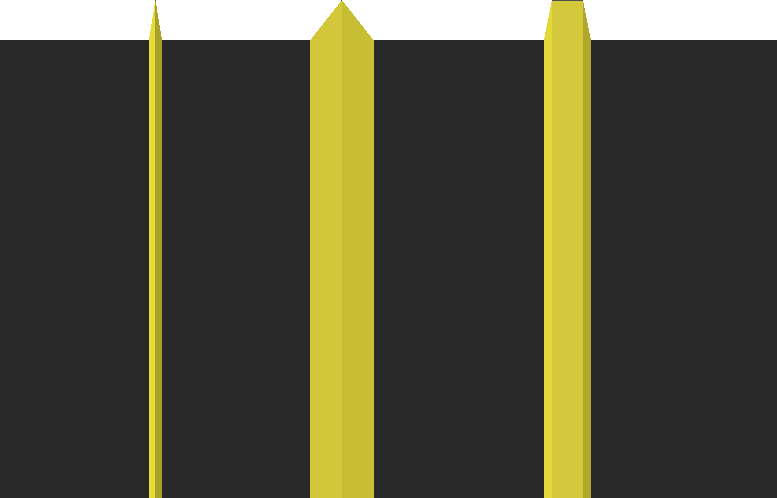

Pada titik potong dimana aturan baja horizontal dan vertikal bertemu, sudut kemiringan ujung tombak dapat menciptakan celah kecil di antara aturan.

Kesenjangan ini dapat mempengaruhi keakuratan pemasangan tepi pemotongan dan dapat menyebabkan hasil pemotongan atau tanda yang tidak konsisten pada produk akhir.

Dengan menerapkan broaching pada area perpotongan aturan baja, dibuat alur relief kecil untuk mengurangi gangguan yang disebabkan oleh sudut kemiringan ujung tombak.

Hal ini memungkinkan aturan baja untuk dipasang lebih erat dan meningkatkan akurasi dan stabilitas struktur cetakan secara keseluruhan.

Bagaimana Proses Broaching dalam Pembuatan Die Aturan Baja?

Secara tradisional, broaching adalah proses manual yang memerlukan operator terampil untuk menggiling alur relief pada posisi tertentu.

Dengan berkembangnya teknologi pembengkokan otomatis, broaching kini dapat diintegrasikan ke dalam proses pembengkokan otomatis, sehingga meningkatkan efisiensi dan konsistensi.

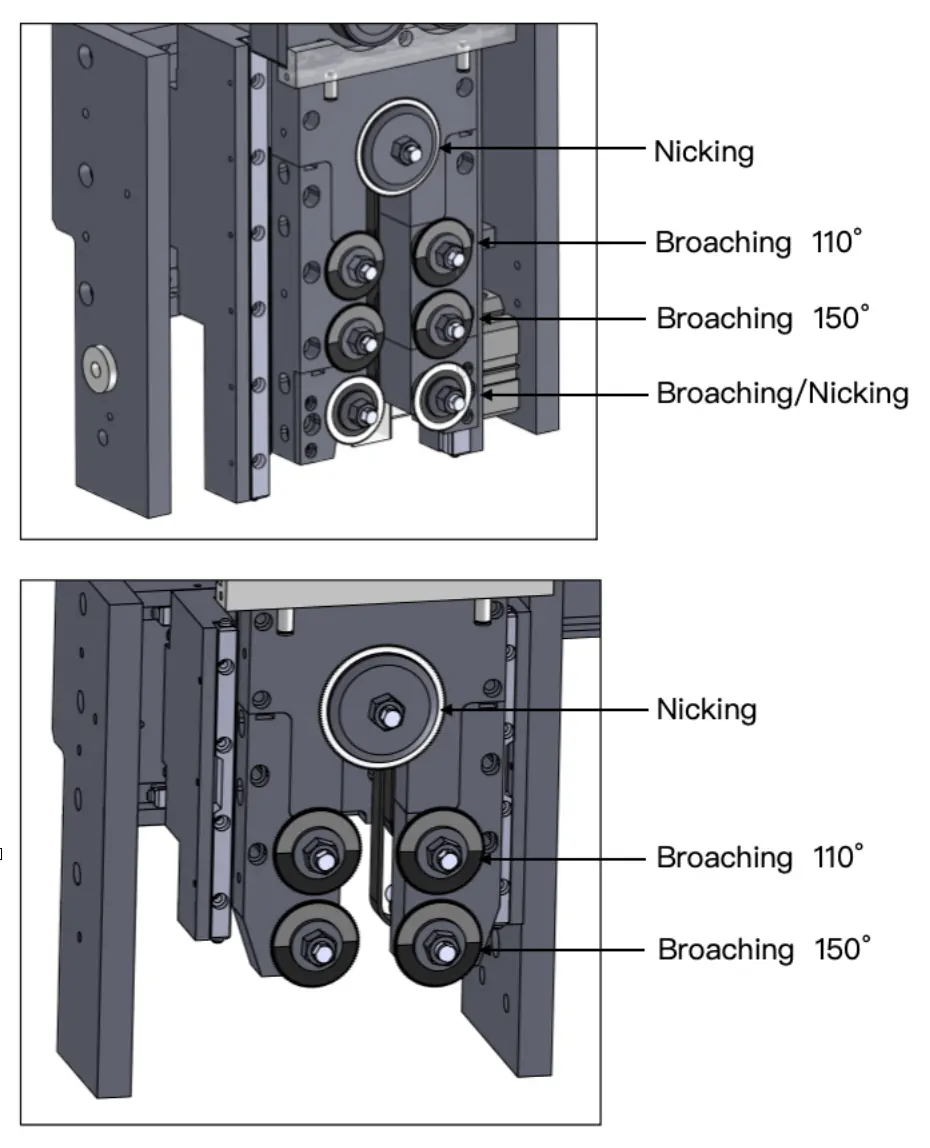

Mesin Bender Otomatis Multi-Fungsi ADEWO ABM-832C2 menggunakan cakram gerinda tungsten karbida untuk memproses alur broaching pada aturan baja.

Mesin ini mendukung arah broaching CW (searah jarum jam) dan CCW (berlawanan arah jarum jam), memastikan pemrosesan yang fleksibel untuk sudut tekukan dan desain cetakan yang berbeda.

ABM-832C2 dapat dilengkapi dengan dua atau tiga set mata gergaji broaching sesuai dengan kebutuhan aplikasi yang berbeda.

Lebar bilah yang berbeda dapat dipilih untuk mencapai hasil broaching yang presisi untuk berbagai spesifikasi aturan baja dan kondisi lentur.

Dengan kontrol perangkat lunak yang cerdas, mesin secara otomatis menganalisis geometri dan sudut tekuk gambar yang diimpor.

Berdasarkan sudut dan posisi yang diperlukan, sistem mengidentifikasi di mana penggerusan diperlukan dan secara otomatis memilih mata gergaji penggerek yang sesuai untuk diproses.
