Apa Itu Jembatan dalam Pembuatan Die?

Apa Itu Jembatan dalam Pembuatan Die?

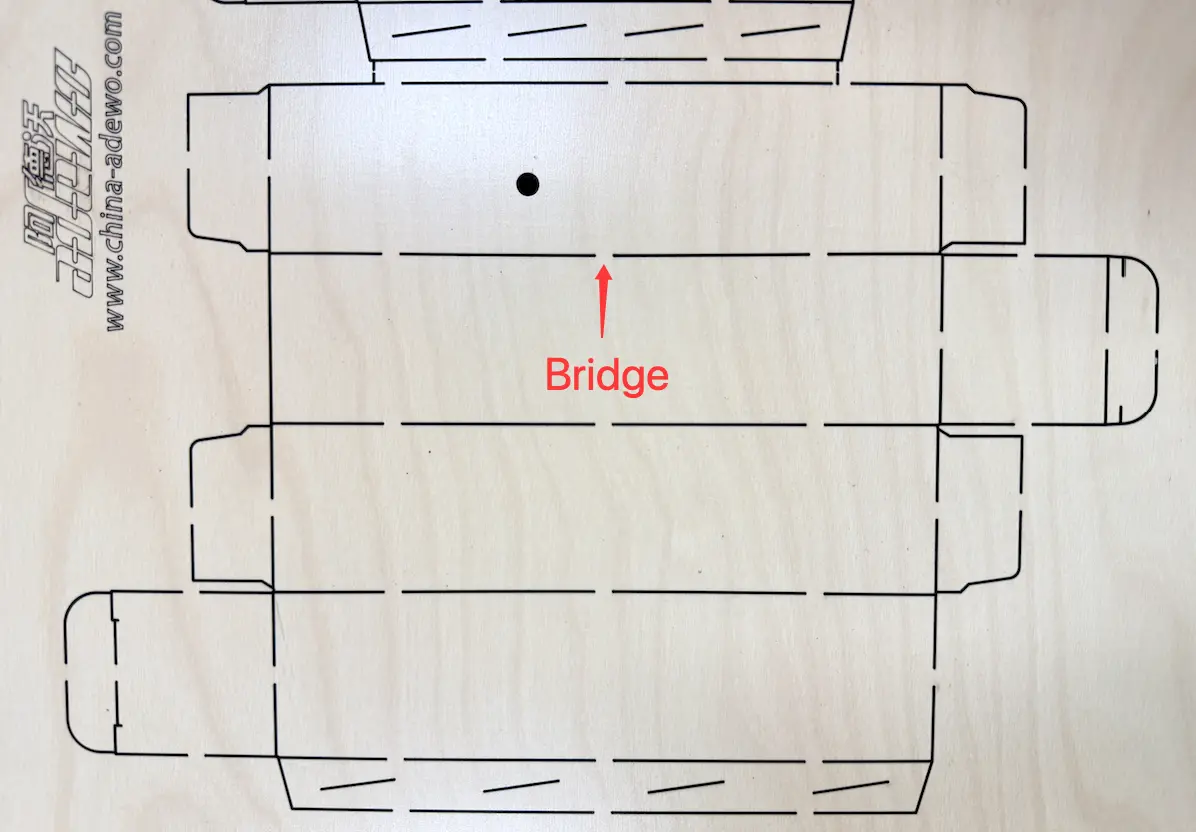

Dalam pembuatan papan cetakan potong laser, setelah papan cetakan dipotong, seluruh struktur harus tetap terhubung dan mempertahankan kekuatan yang cukup untuk perakitan dan produksi.

Titik-titik penghubung antara berbagai bagian papan dadu disebutMenjembatani.

Jembatan yang dirancang dengan baik membantu menjaga stabilitas keseluruhan papan cetakan dan memastikan bahwa aturan pemotongan dan aturan kekusutan tetap pada posisi yang benar selama pengoperasian.

Fungsi Utama Jembatan pada Aturan Baja Mati

1. Menjaga Kekuatan dan Integritas Die Board

Selama pemotongan laser pada papan cetakan, banyak garis pemotongan dan bukaan dibuat.

Tanpa desain jembatan yang tepat, papan cetakan dapat terpisah menjadi beberapa bagian, sehingga menyulitkan perakitan dan penanganan.

Bantuan jembatan:Pertahankan papan cetakan sebagai satu struktur yang lengkap

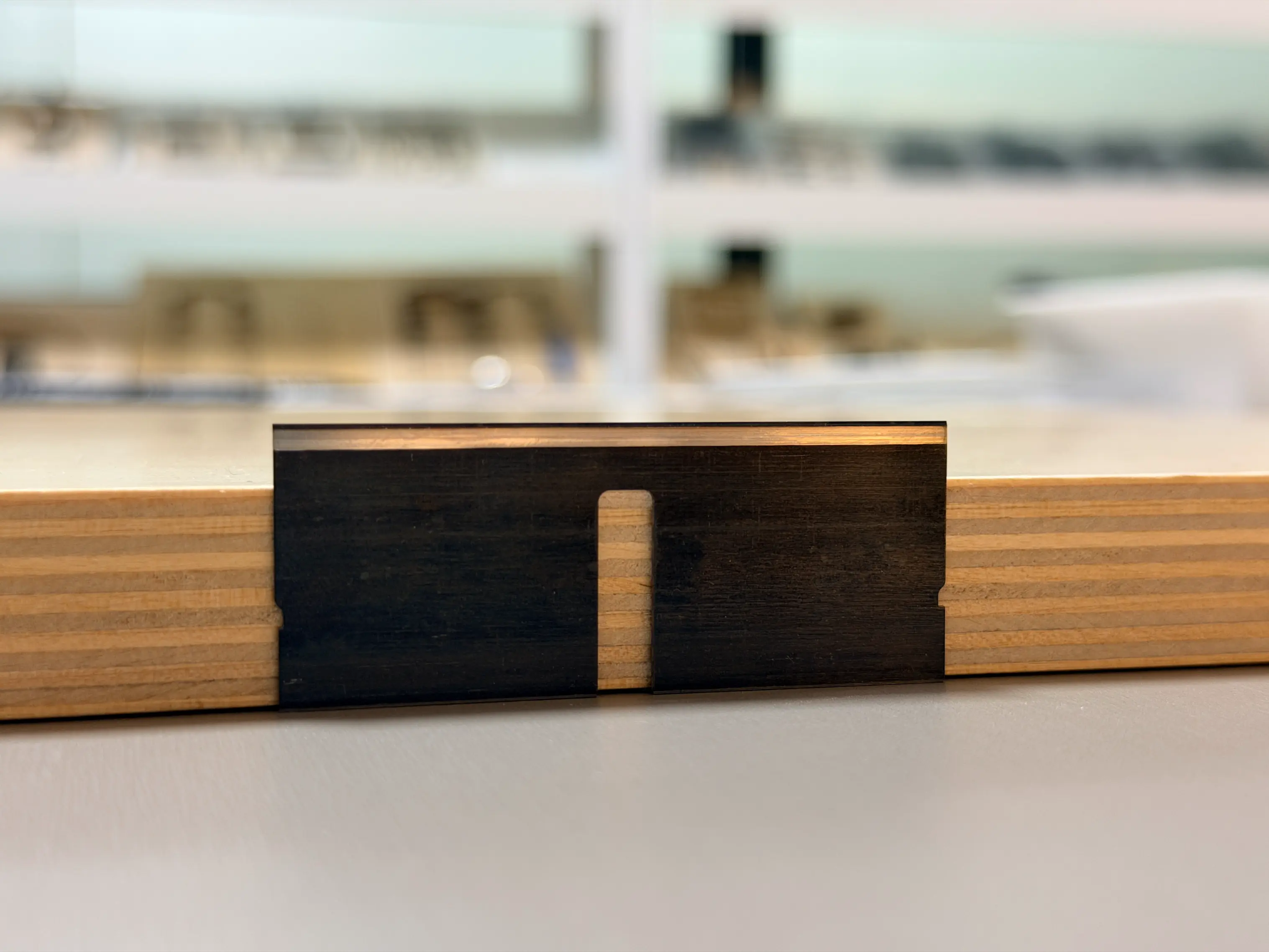

2. Jaga Aturan Baja pada Posisi yang Benar

Jembatan juga membantu mempertahankan posisi:

Aturan pemotongan

Aturan yang semakin kusut

Hal ini mencegah peraturan bergerak karena kekuatan eksternal selama perakitan cetakan dan operasi pemotongan cetakan.

Jenis Jembatan Menurut Lebarnya

Lebar jembatan biasanya dipilih berdasarkan aplikasi die dan material pemotongan.

①Jembatan Besar

Lebar: 6–10mm

Jembatan besar biasa digunakan untuk:

• Pemotongan kotak bergelombang mati
• Aplikasi pengemasan tugas berat

②Jembatan Sedang

Lebar: 2–5mm

Jembatan sedang biasa digunakan untuk :

• Karton lipat mati
• Kemasan karton mati

③Jembatan Kecil

Lebar: Di bawah 2 mm

Jembatan kecil digunakan untuk:

Garis potong/kusut pendek

Bagaimana Jembatan Dibuat dalam Pembuatan Die?

Setelah memahami pentingnya jembatan, banyak pembuat cetakan mungkin bertanya:

Peralatan apa saja yang dapat digunakan untuk membuat jembatan pada aturan baja mati?

Secara tradisional, jembatan dibuat dengan Mesin Jembatan Manual (Manual Notcher).

Namun, dengan berkembangnya teknologi otomasi, Mesin Bending Aturan Otomatis modern dapat menyelesaikan pemrosesan jembatan dengan lebih efisien dan akurat.

Ada tiga metode umum untuk pembuatan jembatan:

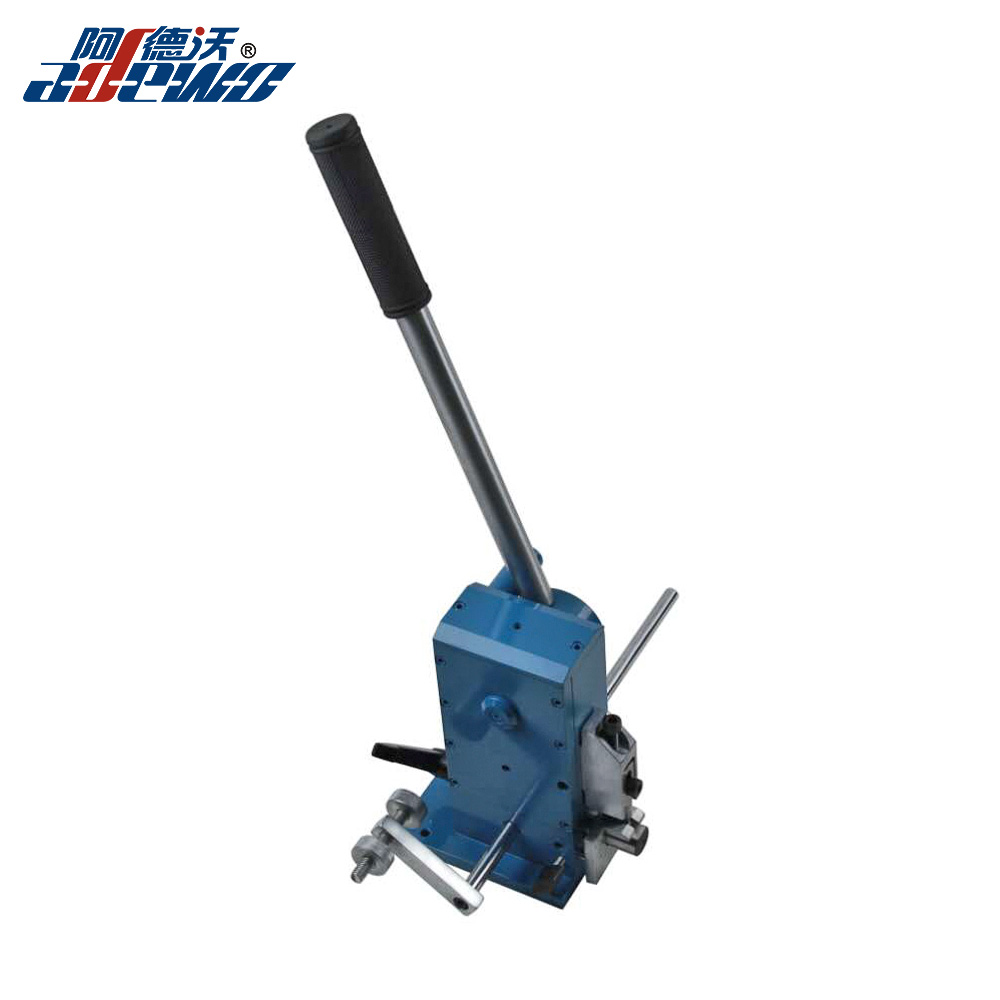

1. Mesin Jembatan Manual

Mesin jembatan manual merupakan salah satu alat tradisional yang digunakan dalam pembuatan cetakan.

Operator secara manual memposisikan aturan baja dan menekan alat jembatan untuk membuat sambungan yang diperlukan.

Keuntungan:

✔ Biaya investasi rendah

✔ Cocok untuk pemrosesan jembatan sesekali

Keterbatasan:

Namun, pembuatan jembatan manual sangat bergantung pada pengalaman operator.

Tantangannya meliputi:

• Efisiensi pemrosesan lebih rendah
• Kemungkinan inkonsistensi posisi jembatan
• Ukuran jembatan yang berbeda tergantung pada keterampilan operator
• Lebih banyak waktu yang dibutuhkan untuk cetakan kompleks

Ini lebih cocok untuk produksi volume kecil atau aplikasi cetakan sederhana.

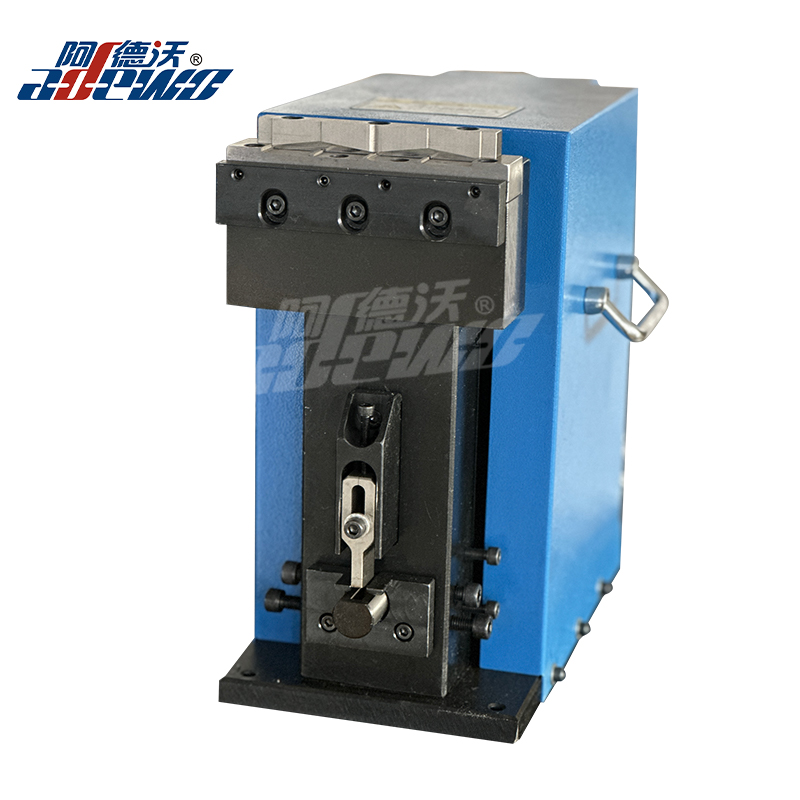

2. Mesin Jembatan Pneumatik

Mesin jembatan pneumatik menggunakan udara bertekanan untuk membuat jembatan pada aturan baja.

Dibandingkan dengan perkakas manual, perkakas ini menghasilkan pemrosesan yang lebih kuat dan stabil.

Keuntungan:

✔ Tekanan lebih konsisten

✔ Mengurangi upaya operator

✔ Cocok untuk pemrosesan jembatan berulang

Mesin jembatan pneumatik umumnya digunakan di bengkel pembuatan die yang membutuhkan efisiensi lebih tinggi dibandingkan pemrosesan manual.

Keterbatasan:

• Masih memerlukan penentuan posisi secara manual
• Otomatisasi terbatas dibandingkan dengan solusi terintegrasi

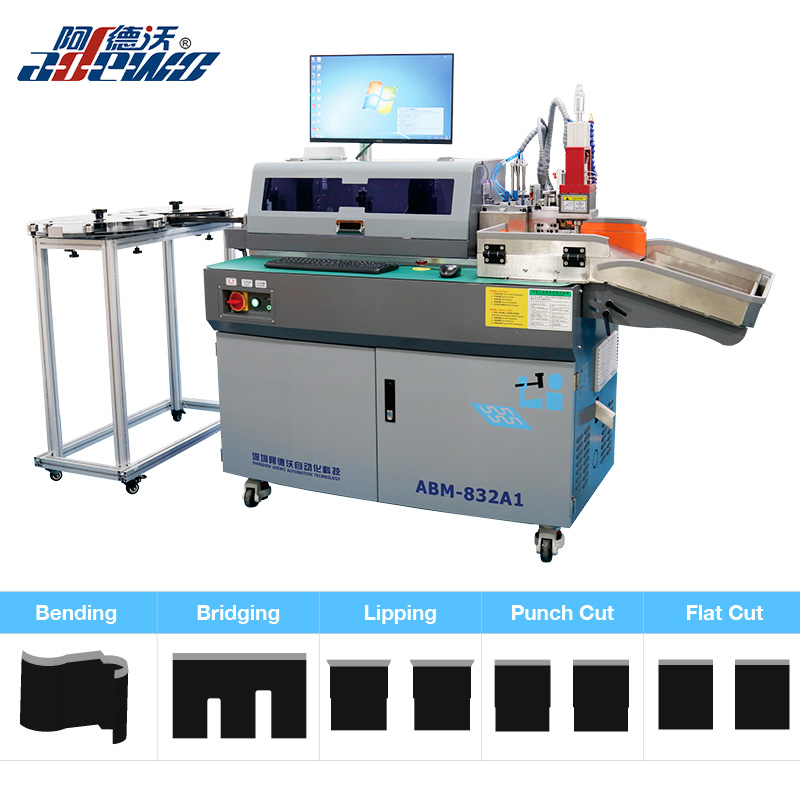

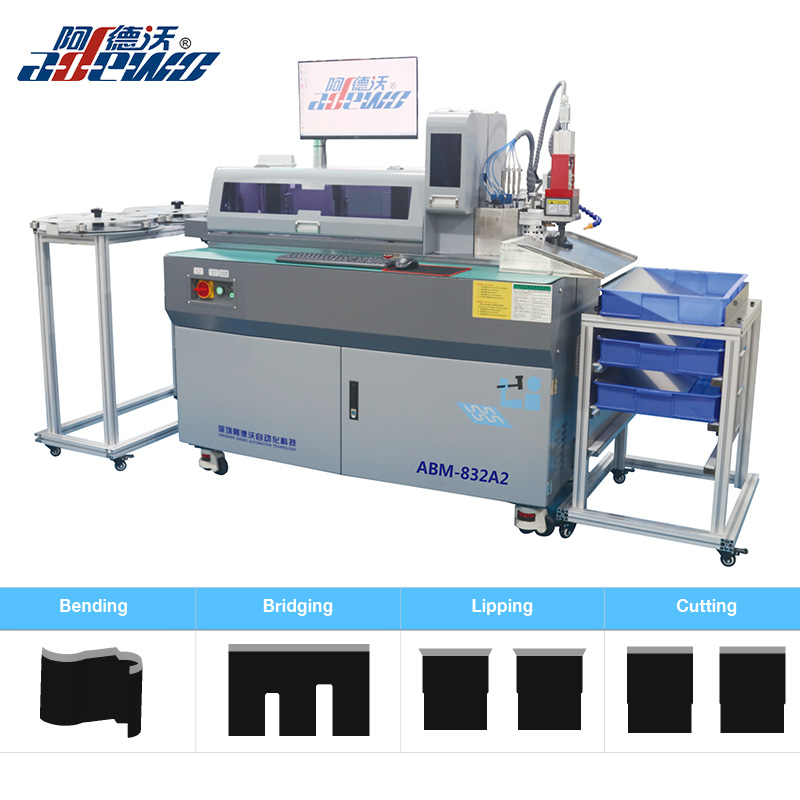

3. Mesin Bending Aturan Otomatis dengan Fungsi Jembatan

Mesin Bending Aturan Otomatis Modern mengintegrasikan pemrosesan jembatan ke dalam alur kerja produksi otomatis.

Mesin dapat memproses:

• Jembatan Otomatis
• Bibirku Otomatis
• Pemotongan Otomatis
• Pembengkokan Otomatis

Fungsi khusus lainnya

sesuai dengan gambar cetakan.

Keuntungan Pembuatan Jembatan dengan Mesin Bending Aturan Otomatis

1. Akurasi Lebih Tinggi

Mesin secara otomatis memproses posisi jembatan sesuai dengan data desain.

Manfaat:

✔ Lokasi jembatan yang akurat

✔ Ukuran jembatan yang konsisten

✔ Peningkatan kualitas cetakan

2. Efisiensi Produksi Lebih Tinggi

Daripada berpindah antar mesin yang berbeda, operator dapat menyelesaikan beberapa proses dalam satu mesin.

Hal ini mengurangi:

• Waktu penyesuaian manual
• Langkah-langkah produksi
• Beban kerja operator

3.Beberapa Fungsi dalam Satu Mesin

Dibandingkan dengan mesin jembatan tradisional, penyok otomatis modern dapat menggabungkan beberapa operasi:

• Pembengkokan
• Menjembatani
• Bibirku
• Pemotongan

Ini memberikan solusi yang lebih lengkap untuk pembuatan cetakan modern.

Mengapa Lebih Banyak Pembuat Die Memilih Mesin Bending Aturan Otomatis?

Ketika desain kemasan menjadi lebih kompleks dan pelanggan memerlukan pengiriman yang lebih cepat, pembuat cetakan memerlukan peralatan yang dapat meningkatkan efisiensi dan kualitas.

Mesin pembengkok aturan otomatis tidak hanya membuat jembatan tetapi juga menyediakan solusi pemrosesan aturan baja yang lengkap.

Bagi perusahaan yang ingin meningkatkan kemampuan produksi cetakannya, otomatisasi menjadi langkah penting menuju:

• Produktivitas yang lebih tinggi
• Konsistensi yang lebih baik
• Mengurangi ketergantungan pada tenaga kerja
• Manufaktur cetakan yang lebih kompetitif
